Shveysariyalik olimlar displeylar ishlab chiqarishda yangi texnologiyani kashf etdi
Shveysariyaning Tsyurix oliy texnika maktabi tadqiqotchilari zamonaviy mikrosxemalar ishlab chiqarishda qoʻllaniladigan fotolitografiya texnologiyasiga mos keluvchi yangi turdagi organik yorugʻlik tarqatuvchi materiallarni kashf etdilar. Bu haqda One.uz xabar beradi.
Ushbu yangilik kelajakda toʻldirilgan reallik koʻzoynaklari, kamera vizorlari, turli datchiklar va tibbiy jihozlar uchun oʻta kichik oʻlchamli hamda yuqori aniqlikdagi displeylarni tayyorlash jarayonini tubdan soddalashtiradi. Yangi usul yordamida organik materiallarga zarar yetkazmagan holda mikroskopik piksellarni shakllantirish imkoniyati paydo boʻldi.
Organik yorugʻlik diodlari texnologiyasi qurilmalarni ixchamlashtirish uchun juda qulay hisoblanadi, chunki undagi organik moddalar hatto eng kichik oʻlchamlarda ham yuqori yorqinlikni saqlab qoladi. Biroq, shu vaqtga qadar mikroskopik piksel elementlarini yuqori aniqlikda yasash murakkab muammo boʻlib kelayotgan edi.
Standart fotolitografiya usulida ishlatiladigan erituvchilar va kimyoviy moddalar nozik organik qismlarga shikast yetkazishi sababli, bu texnologiyani qoʻllash cheklangan edi. Yangi material va uning ishlash tamoyili Tsyurixlik olimlar ushbu toʻsiqni bartaraf etish uchun ham fotorezist, ham yorugʻlik tarqatuvchi element vazifasini bajaradigan maxsus materialni ishlab chiqdilar.
Mazkur modda fotolitografiya jarayonidagi kimyoviy taʼsirlarga chidamli boʻlib, oʻziga xos yadro va qobiq tuzilishiga ega. Uning ichki qismida tashqi taʼsirlardan himoyalangan yorugʻlik tarqatuvchi molekula joylashgan boʻlsa, yuzasida kimyoviy reaksiyaga kirishishga qodir guruhlar mavjud.
Ultrabinafsha nurlanish taʼsirida ushbu guruhlar oʻzaro bogʻlanib, nurlangan sohalarni erimaydigan holatga keltiradi. Natijada, yorugʻlik tarqatuvchi materialdan xuddi yarimoʻtkazgichlar ishlab chiqarishda boʻlgani kabi oʻta aniq mikroskopik tuzilmalarni shakllantirish imkoni tugʻiladi.

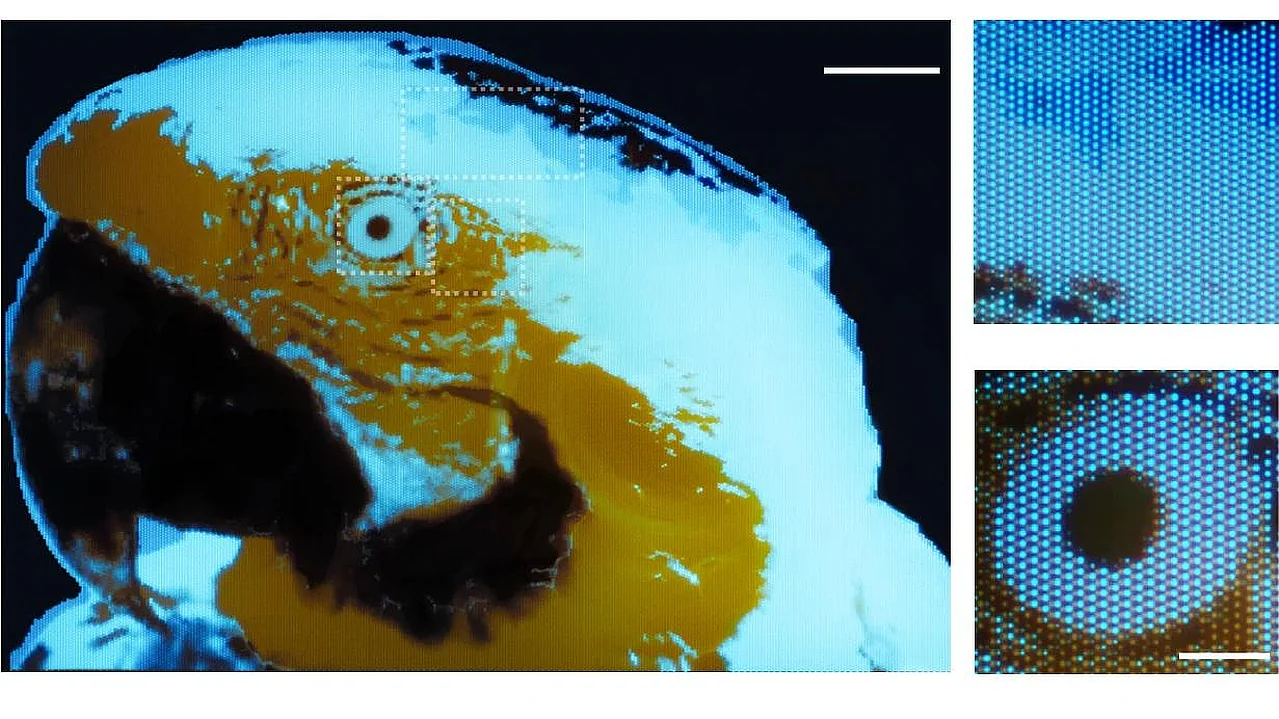

Bu usul displey piksellarini joylashtirishda misli koʻrilmagan aniqlikka erishishga xizmat qiladi. Tajriba natijalari va kelajakdagi rejalar Tadqiqotchilar oʻz ishlanmalarini namoyish etish uchun oʻlchami bor-yoʻgʻi 300 ga 430 mikrometr boʻlgan koʻp rangli toʻtiqush tasvirini yaratdilar.
Ushbu tasvir 87 500 ta alohida nuqtadan tashkil topgan boʻlib, u hozirgi kunda fotolitografiya yordamida olingan eng yuqori aniqlikdagi floressent tasvir hisoblanadi. Garchi bu namuna hozircha tashqi yorugʻlik manbai yordamida porlasa-da, olimlar materialning elektr toki taʼsirida ham ishlay olishini isbotladilar.
Loyiha mualliflari organik yorugʻlik diodlari asosida oʻlchami 1 ga 2,4 millimetr boʻlgan maxsus logotipni yaratish orqali texnologiyaning hayotiyligini koʻrsatib berdilar. Endilikda mutaxassislar yorugʻlik elementlarini yanada kichiklashtirish va har bir pikselni mustaqil boshqarish tizimini takomillashtirish ustida ish olib bormoqdalar.
Bu texnologiya kelajakda nafaqat maishiy elektronika, balki yuqori texnologik tibbiy uskunalar rivojiga ham katta hissa qoʻshishi kutilmoqda.
